Winters 2-1/2 "Tamaño del dial, medidor de presión industrial lleno de líquido, internos de latón, caja de acero inoxidable, doble escala 0-1,000

Lo más importante

Medidores de Presión y Vacío de la marca Winters

• Marca: Winters
• Categoría: Medidores de Presión y Vacío
• Dimensiones: 23 x 16 x 18 pulgadas
• Calificación: 4,5/5
• Valoraciones: 972

Qué incluye

• Qué hay en la caja: Unidad y guía de instrucciones.
• Incluye Unidad y guía de instrucciones.

Datos técnicos destacados

• Dimensiones reportadas: 23 x 16 x 18 pulgadas (58.4 x 40.6 x 45.7 cm).
• Peso aproximado: 2.0 lb (0.9 kg).
• Calificación promedio de 4,5/5.
• 972 valoraciones visibles.
• Posición destacada en Manómetros Industriales: #24.

Preguntas resueltas

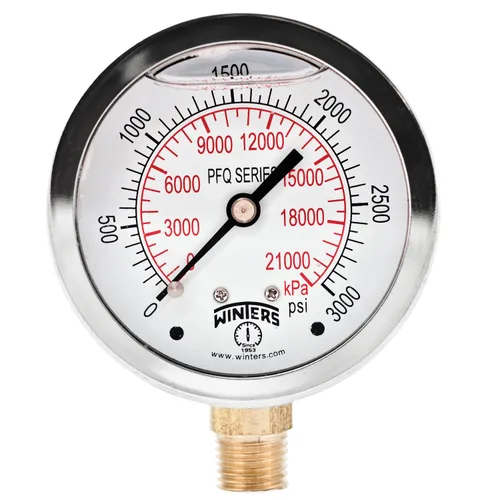

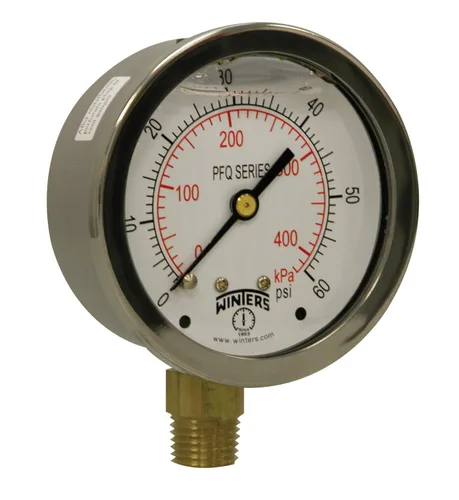

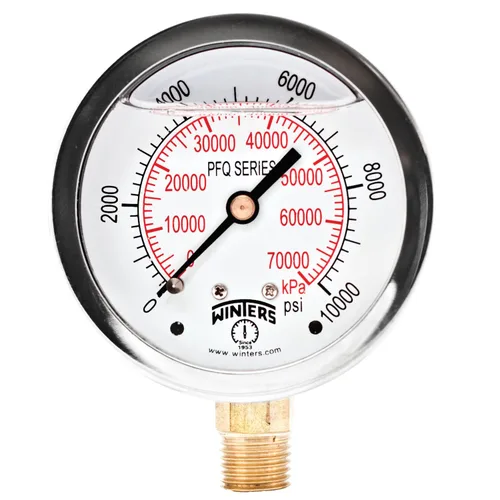

El manómetro de la serie Winters PFQ con piezas mojadas de latón tiene un dial circular lleno de glicerina encerrado en una caja de acero inoxidable 304 y una conexión macho, y mide la presión con una escala simple o doble con una precisión de + o - 1.5% o 2.5%. Las piezas mojadas de latón OT58 son para medir la presión de líquido y gas no corrosivos. La caja de acero inoxidable 304 también es resistente a la corrosión y cuenta con la certificación IP65 de protección contra el ingreso contra objetos sólidos, incluyendo polvo o líquidos. La esfera circular viene en diámetros de 1.5" (40 mm), 2" (50 mm), 2.5" (63 mm) o 4" (100 mm) y está lleno de glicerina para protección contra vibraciones y pulsaciones. La esfera es de aluminio blanco con marcas negras y rojas. Tiene un aluminio, negro anodizado, puntero y la lente es de policarbonato para una alta resistencia al impacto. El medidor mide la presión con una sola escala psi o una escala doble de psi/kPa, psi/bar, Hg. vacío/kPa, o Hg. aspiradora/bar. El medidor es preciso a + o - 2.5% del valor de escala completa para los diales de 1.5 y 2 pulgadas y es preciso a + o - 1.5% del valor de escala completa para los diales de 2.5 y 4 pulgadas. La conexión macho viene con una tasa de 1/8", 1/4" o 1/2" NPT (rosca nacional de tubería) con un orificio restringido y se encuentra en la parte inferior o central posterior del indicador. El movimiento es latón OT59, y la soldadura es aleación de plata. La junta de enchufe de 6" (150 mm), el tapón de llenado y la junta del anillo de la lente están hechos de goma de nitrilo para un sellado hermético. El límite de sobrepresión es del 25% para presiones de hasta 1.400 psi (9.653 kPa) y del 15% para presiones superiores a 1.400 psi (9.653 kPa). La presión de trabajo es un máximo del 75% del valor de escala completa. La temperatura de funcionamiento es de -4 a 150 grados F (-20 a 65 grados C). Este manómetro es adecuado para bombas, compresores, prensas hidráulicas, maquinaria, equipos neumáticos y motores en entornos hostiles. Los manómetros son instrumentos utilizados para medir la presión de un gas o líquido dentro de un recipiente y, a menudo, para ayudar a garantizar la cantidad óptima de presión para una aplicación dada. Los manómetros pueden variar desde instrumentos cotidianos, como los utilizados para medir la presión del aire en un neumático de automóvil o bicicleta, hasta medidores de alta precisión utilizados en el procesamiento mecánico e industrial. Muy a menudo, los manómetros miden la presión en relación con otra referencia. Por ejemplo, la presión manométrica mide la presión con respecto al aire ambiente. Un ejemplo de un manómetro que mide con respecto al aire ambiente es un manómetro de neumáticos o un manómetro de presión arterial. La presión diferencial es la diferencia de presión entre dos puntos, como cuando se mide el flujo de líquido a lo largo de varios puntos en una tubería. Un manómetro absoluto mide la presión en relación con un vacío perfecto, como un manómetro atmosférico o barométrico. Todos los tipos de manómetros incluyen una montura macho o hembra para conectarse al recipiente donde se mide la presión, y muestran los resultados en un dial con incrementos variables de medida en un rango dado. Winters Instruments fabrica manómetros, termómetros, sellos de diafragma, transmisores de presión e interruptores. La compañía, fundada en 1953, tiene su sede en Toronto, Canadá.

Piezas humedecidas de latón para medir la presión de líquido y gas no corrosivos El dial circular está lleno de glicerina y está incluido en una caja de acero inoxidable 304 para resistencia a la corrosión Mide la presión con escala simple (psi) o doble (psi/kPa)/(psi/bar)/(Hg. vacío/kPa)/(Hg. vacío/bar) La precisión de la pantalla es de + o - 2.5% del valor de escala completa para los medidores de 1.5" (40 mm) y 2" (50 mm), y + o - 1.5% del valor de escala completa para los medidores de 2.5" (63 mm) y 4" (100 mm) Montaje inferior o conexión macho central trasera con tasa NPT de 1/8", 1/4" o 1/2" con orificio restringido
