NOYITO Módulo generador de señal ICL8038 Fuente de baja frecuencia media onda sinusoidal Triángulo Onda cuadrada onda cuadrada Módulo generador

Lo más importante

Pruebas Eléctricas de la marca NOYITO

• Marca: NOYITO
• Color: Verde
• Materiales: Metal
• Peso: 1.0 lb (0.5 kg)
• Calificación: 3,2/5
• Valoraciones: 16

Datos técnicos destacados

• Dimensiones reportadas: 2.12 x 1.48 x 0.06 pulgadas (5.4 x 3.8 x 0.2 cm).
• Peso aproximado: 1.0 lb (0.5 kg).
• Calificación promedio de 3,2/5.
• 16 valoraciones visibles.
• Posición destacada en Generadores de Funciones de Prueba Eléctrica: #135.
• Disponible desde marzo de 2018.

Preguntas resueltas

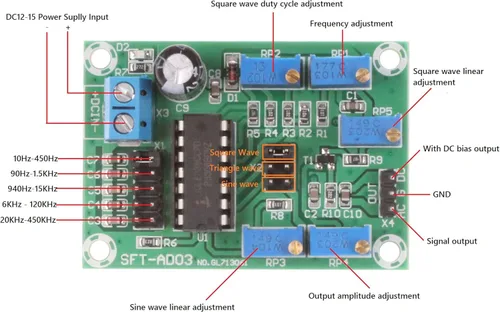

Características El ICL8038 es un circuito integrado de oscilación de precisión con múltiples salidas de forma de onda. La frecuencia y el ciclo de trabajo de la forma de onda de salida también pueden controlarse por corriente o resistencia. Debido a que el chip tiene una entrada de señal modulada en frecuencia, se puede utilizar para modular en frecuencia señales de baja frecuencia. Producido con una deriva de baja frecuencia cuando la temperatura cambia, el máximo no supera los 50 ppm/℃; con onda sinusoidal, onda triangular, onda cuadrada y otra salida de señal de función; salida de onda sinusoidal con menos del 1% de distorsión; la salida de onda triangular tiene una alta linealidad de 0.1%; amplia variación de ciclo de trabajo, ajustable del 2% al 98%; fácil de usar, requiere solo un mínimo externo condiciones. Este módulo está diseñado para el rango de frecuencia común. Se puede ajustar en 5 velocidades y puede generar onda sinusoidal de baja distorsión, onda triangular, onda cuadrada y otras señales de pulso de 10Hz a 450KHz. Las ondas sinusoidales se pueden utilizar para señales de prueba, señales de accionamiento, señales de frecuencia portadora, etc. La onda cuadrada se puede utilizar para cambiar señales, señales de activación, etc. La onda triangular se utiliza principalmente para escanear señales. Nombre del producto: Módulo transmisor de señal ICL8038. Voltaje de funcionamiento: Punto de CC de suministro único 12V-15V. Formas de onda de salida: onda sinusoidal, onda cuadrada, onda triangular. Rango de frecuencia: 10Hz-450KHz. Distorsión: menos del 1% de distorsión de onda sinusoidal. Ciclo de trabajo: 20% - 98% ajustable. Deriva de baja temperatura: menos de 50 ppm / °C. Onda triangular: Tiene una alta linealidad de 0.1%. Temperatura de trabajo: 32.0-158.0 °F. Tamaño: 2.118x1.484x0.591 in. Peso: 0.71 oz. El paquete incluye: 1pcs ICL8038 módulo generador de señal

El ICL8038 es un circuito integrado de oscilación de precisión con múltiples salidas de forma de onda. La frecuencia y el ciclo de trabajo de la forma de onda de salida también pueden controlarse por corriente o resistencia. Debido a que el chip tiene una entrada de señal modulada en frecuencia, se puede utilizar para modular en frecuencia señales de baja frecuencia. Producido con una deriva de baja frecuencia cuando la temperatura cambia, el máximo no supera los 50 ppm/℃; con onda sinusoidal, onda triangular, onda cuadrada y otra salida de señal de función; salida de onda sinusoidal con menos del 1% de distorsión; la salida de onda triangular tiene una alta linealidad de 0.1%; amplia variación de ciclo de trabajo, ajustable del 2% al 98%; fácil de usar, requiere solo un mínimo externo condiciones. Este módulo está diseñado para el rango de frecuencia común. Se puede ajustar en 5 velocidades y puede generar onda sinusoidal de baja distorsión, onda triangular, onda cuadrada y otras señales de pulso de 10Hz a 450KHz. Voltaje de funcionamiento: Punto de CC de suministro único 12V-15V. Formas de onda de salida: onda sinusoidal, onda cuadrada, onda triangular. Rango de frecuencia: 10Hz-450KHz.Las ondas sinusoidales se pueden utilizar para señales de prueba, señales de impulsión, señales de frecuencia portadora, etc. La onda cuadrada se puede utilizar para cambiar señales, señales de activación, etc. La onda triangular se utiliza principalmente para escanear señales.
