Fujifilm Medio de preescala (MS) - mapeo de presión superficial; película indicadora de presión; sensor táctil - 1,400-7,100 PSI; 3 pies x 10,6

Lo más importante

Presión y Vacío de la marca Fujifilm Prescale

• Marca: Fujifilm Prescale
• Categoría: Presión y Vacío
• Dimensiones: 14.02 x 2.17 x 2.13 pulgadas

Datos técnicos destacados

• Dimensiones reportadas: 14.02 x 2.17 x 2.13 pulgadas (35.6 x 5.5 x 5.4 cm).
• Peso aproximado: 18.0 lb (8.2 kg).
• Posición destacada en Sondas y Sensores de Presión: #544.
• Disponible desde marzo de 2011.

Preguntas resueltas

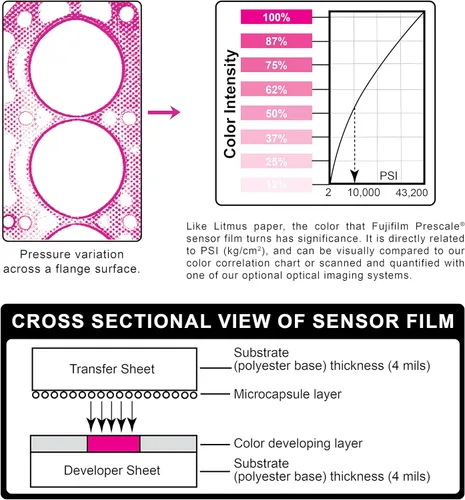

La preescala es una película de sensor que indica presión única que ilumina lo que ocurre entre dos superficies de coincidencia, contacto o impacto. Simplemente coloque la película indicadora de presión delgada como papel entre sus dos superficies, ya sea en su producto, proceso o entorno de I+D, y la película cambia de color instantánea y permanentemente para capturar una "instantánea" en el tiempo de la carga máxima de compresión que se ha producido entre las dos superficies y la magnitud de esa presión (en PSI o Kg/cm^2). La película de presión se desarrolla inmediatamente a un tono de magenta cuya intensidad está estrechamente correlacionada con un nivel preciso de presión (en PSI o Kg/cm^2). Conceptualmente similar al papel de tornasol, la intensidad de color (es decir, magnitud de presión) que la película capturada cuando está bajo carga compresiva puede traducirse fácilmente en un nivel de presión preciso (en PSI o kg/cm^2) comparando visualmente la película de presión con un gráfico de correlación de color que se incluye con la compra). Adicionalmente, una interpretación más fina puede resolverse usando un producto de escáner óptico que analiza digitalmente la película indicadora de presión. Las aplicaciones comunes incluyen planaridad de sellado térmico, paralelismo de conjuntos de rodillos (impresiones de pinza), impacto de objetos, prensa de laminación, presión de disipador de calor, presión de interfaz atornillada y fuerzas de sujeción. Prescale conserva permanentemente la imagen en color que captura después de ser sometida a presión, que es valiosa para fines de archivo, especialmente para auditorías ISO y FDA. Se ofrecen 8 tipos de películas distintas. Desde aproximadamente 2 PSI (0.3 lbs/cm^2) hasta 43,200 PSI (6.6 lbs/cm^2).

Caracterice la presión superficial entre dos superficies de acoplamiento, contacto o impacto. Las dimensiones de esta película son de 3 pies. x 10.6 pulgadas. La preescala proporciona un "mapa" de presión superficial que ilumina la magnitud de presión real (en PSI o kg/cm^2 precisos) y la distribución entre las dos superficies. El rango de presión de esta película es de 1.400 - 7.100 PSI (220.5 - 1,102.3 lbs/cm²) La preescala revela la presión superficial de contacto en virtud de un cambio de color. Este cambio de color es instantáneo (menos de un milisegundo) y permanente La preescala viene en un rollo, es súper delgada y se puede cortar fácilmente desde el rollo suministrado con tijeras o láser a sus requisitos de aplicación precisos La intensidad de color de la película está directamente relacionada con la cantidad de presión aplicada a ella Todas las películas garantizadas para tener 18 meses de vida útil disponibles.
